　【TLS、TTS型高效换热器】

　　TLS型高效换热器系铜管穿铝片式换热器，它采用了的机械涨管和圆弧波纹双翻边铝肋片结构型式。机械涨管使铜管与铝肋片接触紧密，圆弧波纹能促进流体紊流，破坏边界层，提高传热系数。的结构型式、再加上水路行程，管距，片距设计合理，使得该换热器具有传热性能好，空气阻力小，结构紧凑，重量轻等特点。它可广泛应用于空调、冷却、去湿、采暖等工程中，是新风机组和空气处理机组理想的配套产品，它又可与风管连接作为冷却或加热单独使用。
铜管焊接采用低温快速钎焊，确保耐压>1．2MPa。
该换热器有多样片距(2.2-3.5毫米)，规格品种齐全可满足不同工况和各种组合的需要。
TLS型编号方法为：例TLS×4×24×1500(Z)3.0
TLS————型号
4————排数N
24————表面管数n
1500————表面管长A
(Z)——气流方向左(Y为右)
3.0————片距t=3.0
有关技术参数：
迎风面积：F=A×B(m2) 传热面积：F=Fd·A·n·N(m2)
单管每米散热面积：Fd=0.84m2(片距3.0) 总通水面积：f=1.767×10-4·n(m2)
通风净面比：Φ=Ff／Fy=0.532(以片距3.0计算)

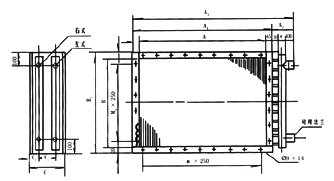

TLS、TTS型外形尺 (适合2、4、6、8排管) 尺寸单位（mm）

表面管数 n	有效高 B	全高 B1	宽度C				C¹				C²				集管直径 a	有效管长 A	A2
表面管数 n	有效高 B	全高 B1	2排	4排	6排	8排	2排	4排	6排	8排	2排	4排	6排	8排	集管直径 a	有效管长 A	A2
4	152	228	160	180	260	330	66	100	165	230	47	40	47.5	50	48×3.5	300-3000	178
6	228	304	160	180	260	330	66	100	165	230	47	40	47.5	50	48×3.5	300-3000	178
8	304	380	160	180	260	330	66	100	165	230	47	40	47.5	50	48×3.5	300-3000	178
10	380	456	160	180	260	330	66	100	165	230	47	40	47.5	50	48×3.5	300-3000	178
12	456	532	160	180	260	330	66	100	165	230	47	40	47.5	50	48×3.5	300-3000	178
14	532	608	160	180	260	330	90	100	165	230	35	40	47.5	50	60×4	300-3000	190
16	608	684	160	180	260	330	90	100	165	230	35	40	47.5	50	60×4	300-3000	190
18	684	760	160	180	260	330	90	100	165	230	35	40	47.5	50	60×4	300-3000	190
20	760	836	180	200	260	350	100	100	165	230	40	50	47.5	60	75×4	300-3000	205
22	836	912	180	200	260	350	100	100	165	230	40	50	47.5	60	75×4	300-3000	205
24	912	988	180	200	260	350	100	100	165	230	40	50	47.5	60	75×4	300-3000	205
26	988	1064	180	200	260	350	100	100	165	230	40	50	47.5	60	75×4	300-3000	205
28	1064	1140	180	200	260	350	100	100	165	230	40	50	47.5	60	75×4	300-3000	205
30	1140	1216	210	220	280	350	115	150	165	230	47.5	52.5	57.5	60	90×4.5	300-3000	220
32	1216	1291	210	220	280	350	115	150	165	230	47.5	52.5	57.5	60	90×4.5	300-3000	220
34	1292	1368	210	220	280	350	115	150	165	230	47.5	52.5	57.5	60	90×4.5	300-3000	220
36	1368	1444	210	220	280	350	115	150	165	230	47.5	52.5	57.5	60	90×4.5	300-3000	220
38	1444	1520	210	220	280	350	115	150	165	230	47.5	52.5	57.5	60	110×4.5	300-3000	240
40	1520	1596	210	220	280	350	115	150	165	230	47.5	52.5	57.5	60	110×4.5	300-3000	240
42	1596	1572	210	220	280	350	115	150	165	230	47.5	52.5	57.5	60	110×4.5	300-3000	240
44	1672	1748	210	220	280	350	115	150	165	230	47.5	52.5	57.5	60	110×4.5	300-3000	240
46	1748	1824	210	220	280	350	115	150	165	230	47.5	52.5	57.5	60	110×4.5	300-3000	240
